REI OSCOR GREEN 24Ghz

REI OSCOR Green — профессиональный комплекс для поиска прослушки

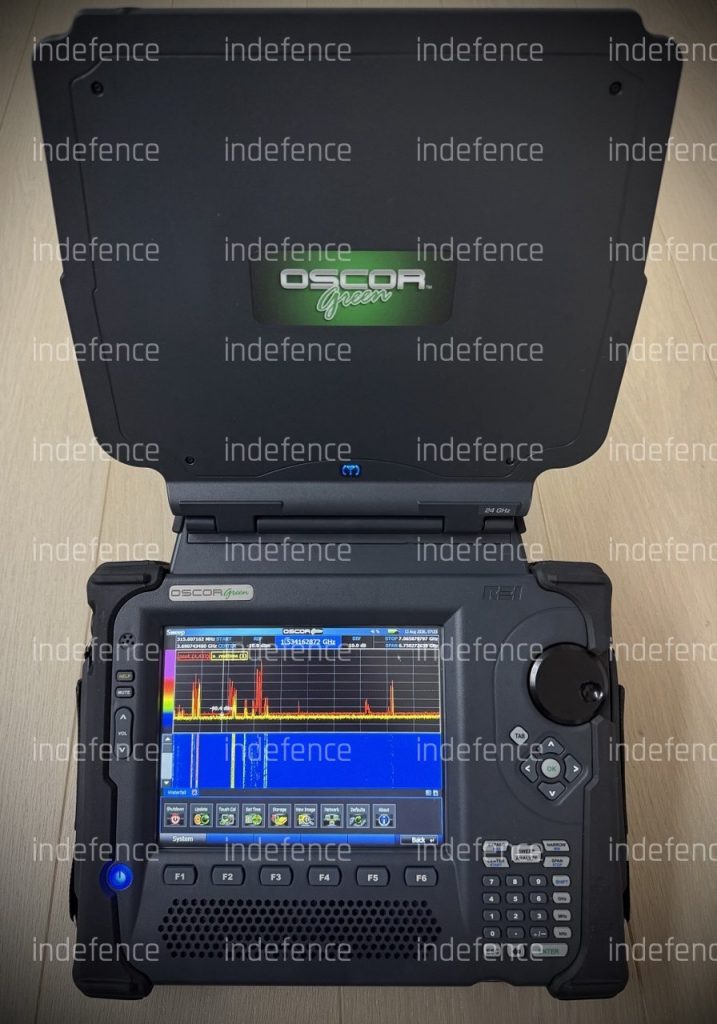

OSCOR Green (Research Electronics International, США) — профессиональный автономный комплекс спектрального анализа, разработанный специально для проведения TSCM-обследований и поиска электронных средств негласного получения информации.

Мы используем версию OSCOR Green с диапазоном до 24 ГГц.

Это не просто анализатор спектра. OSCOR изначально создавался как специализированный инструмент для поиска радиопередающих устройств непосредственно на обследуемом объекте: в офисах, переговорных комнатах, квартирах, автомобилях и других помещениях.

Прибор объединяет анализатор спектра, систему автоматически переключаемых антенн, средства накопления и сравнения спектров, анализ и демодуляцию сигналов, водопад, средства локализации передатчика и набор дополнительных датчиков.

Зачем OSCOR Green, если уже есть Signal Hound + RadioInspector?

Нередко используется связка Signal Hound BB60C + RadioInspector. Это основной инструмент для длительного радиомониторинга: можно часами и сутками накапливать данные, сравнивать радиочастотную обстановку, анализировать появление новых сигналов и разбираться с ними уже после обследования.

OSCOR Green решает немного другую задачу.

Это полностью автономный прибор, который специалист берет в руки и перемещается с ним по обследуемому помещению. Ноутбук, внешний анализатор спектра и отдельный комплект антенн ему для работы не нужны.

OSCOR особенно удобен там, где нужно не просто увидеть подозрительный сигнал, а сразу начать разбираться:

что это за сигнал → где он появился → отличается ли эфир в разных помещениях → можно ли его демодулировать → меняется ли его уровень при перемещении → где находится источник.

Поэтому OSCOR Green и Signal Hound + RadioInspector рассматриваются не как замену друг другу, а как два инструмента для разных этапов радиотехнического обследования.

Диапазон до 24 ГГц

OSCOR Green работает в диапазоне от 10 кГц до 24 ГГц.

Встроенная автоматически переключаемая антенная система обеспечивает прием до 24 ГГц. При этом OSCOR остается единым автономным прибором — оператору не требуется постоянно менять внешние антенны при переходе между диапазонами.

Скорость обзора спектра составляет до 24 ГГц/с.

Основные характеристики:

• диапазон приемника — 10 кГц–24 ГГц;
• скорость сканирования — до 24 ГГц/с;
• DANL при полосе разрешения 25 кГц — −100 dBm без предусилителя и −110 dBm с предусилителем;
• встроенный предусилитель 10 dB в диапазоне до 8 ГГц;
• аттенюатор 0 / −10 / −20 / −30 dB;
• динамический диапазон — 90 dB;
• SFDR — 80 dB;
• встроенная автоматически переключаемая антенная система;
• автономная работа от аккумулятора — около 4 часов;
• встроенный сенсорный дисплей 8,4″.

Разностная панорама — один из главных инструментов OSCOR

Одна из наиболее полезных возможностей при реальном обследовании — Math Trace, то есть математическое сравнение двух сохраненных спектральных трасс.

Например, сначала накапливается Peak Trace в проверяемой переговорной комнате — условный Office A.

Затем выполняем такое же измерение в соседнем помещении — Office B.

OSCOR может вычесть одну трассу из другой и построить отдельный график различий.

Зачем это нужно?

Большая часть радиосигналов, которые мы видим в офисе, вообще не имеет отношения к проверяемому объекту. Базовые станции, Wi-Fi, радиостанции и множество других передатчиков принимаются одновременно в нескольких помещениях.

Если же определенный сигнал значительно сильнее именно внутри проверяемой комнаты, это повод обратить на него внимание.

Именно такой сценарий прямо рассматривается производителем OSCOR как один из базовых методов обнаружения подозрительных передатчиков.

Peak Trace — ловим то, чего уже нет

Передатчик совершенно не обязан работать непрерывно.

Современное устройство может несколько секунд передавать информацию, после чего снова исчезнуть из эфира.

Поэтому OSCOR умеет формировать Peak Trace — трассу максимальных значений, накопленных за множество проходов спектра.

Кратковременный сигнал уже пропал, а его след остается на накопленной панораме.

Peak Trace можно сохранять, загружать и сравнивать с результатами измерений в других помещениях.

Live Raster Waterfall

Еще один удобный инструмент — Live Raster Waterfall.

OSCOR последовательно сохраняет спектральные трассы и отображает изменение спектра во времени в виде водопада.

Особенно полезен этот режим при поиске:

• периодически включающихся передатчиков;
• коротких burst-передач;
• сигналов с изменяющейся частотой;
• устройств, которые сложно заметить на обычной моментальной панораме.

Вместо попытки поймать короткую передачу глазами оператор видит историю активности сигнала.

Длительная запись спектрограмм

Для более продолжительного наблюдения в OSCOR предусмотрен отдельный режим Spectrogram.

В отличие от обычного изображения водопада, здесь сохраняются исходные данные спектральных трасс вместе с временными метками. Записанный участок эфира можно впоследствии просматривать и анализировать.

Например, прибор можно оставить собирать данные, а затем определить, в какое именно время появился интересующий сигнал.

Нашли сигнал. Что дальше?

Само наличие неизвестного пика в спектре еще не означает наличие прослушки.

После обнаружения подозрительного сигнала OSCOR позволяет перейти из режима Sweep в режим Analyze и исследовать выбранный сигнал отдельно.

Прибор позволяет выполнять аналоговую демодуляцию, просматривать форму демодулированного сигнала, работать с аудио и анализировать отдельные характеристики обнаруженного излучения.

То есть оператор может не только увидеть неизвестный передатчик, но и сразу начать выяснять, с чем именно имеет дело.

RSSI Locate — физически ищем источник

Когда интересующая частота определена, OSCOR можно использовать уже непосредственно как инструмент локализации.

В режиме RSSI Locate прибор отображает изменение уровня выбранного сигнала.

Оператор перемещается по помещению:

уровень увеличивается → приближаемся к источнику;
уровень уменьшается → удаляемся.

Порог отображения можно изменять, чтобы лучше видеть небольшие изменения уровня.

Это превращает OSCOR из анализатора спектра непосредственно в инструмент физического поиска обнаруженного передатчика.

Направленная антенна

Для дополнительной локализации используется направленная антенна Vivaldi.

Она работает в диапазоне 1,5–8 ГГц и подключается к отдельному RF-входу OSCOR.

Меняя направление антенны и наблюдая уровень интересующего сигнала, можно определить направление на источник излучения.

Корреляция с акустикой помещения

А вот это уже функция, характерная именно для специализированного TSCM-оборудования.

OSCOR имеет встроенный микрофон и умеет сравнивать звук непосредственно в помещении с демодулированным аудиосигналом подозрительного радиопередатчика.

Если звуковые структуры совпадают, прибор определяет корреляцию.

Проще говоря: мы обнаружили неизвестный аналоговый радиосигнал, а OSCOR помогает установить, не передается ли по нему звук именно из проверяемой комнаты.

Для классического радиомикрофона это один из наиболее наглядных способов подтверждения угрозы.

Auto Analyze

OSCOR умеет формировать списки обнаруженных сигналов и автоматически последовательно анализировать их.

При включенной функции Signal Correlation система дополнительно проверяет сигналы на корреляцию с акустикой помещения и отмечает соответствующий результат в списке сигналов.

Это не заменяет работу специалиста, но позволяет автоматизировать часть рутинного анализа большого количества обнаруженных излучений.

Не только радио: Multi-Purpose Probe

В комплект OSCOR входит Multi-Purpose Probe (MPP).

И вот здесь возможности комплекса выходят за рамки обычного анализа радиоэфира.

MPP позволяет исследовать несколько потенциальных каналов передачи информации:

• коаксиальные линии — 5 МГц–2 ГГц;
• Carrier Current Probe — поиск сигналов в проводных линиях в диапазоне 50 кГц–150 МГц;
• VLF loop antenna — анализ низкочастотных сигналов;
• IR — обнаружение модулированных инфракрасных сигналов;
• Visible Light — анализ модуляции видимого света.

То есть OSCOR может использоваться не только для поиска классического радиожучка, но и для исследования подозрительных сигналов, распространяющихся по кабельным линиям или оптическим каналам.

Все в одном корпусе

В этом и заключается главное преимущество OSCOR Green.

В одном переносном комплексе находятся:

анализатор спектра + антенная система до 24 ГГц + накопление спектров + разностный анализ + водопад + демодуляция + локализация + корреляционный анализ + MPP для проверки дополнительных каналов.

Прибор весит около 4,4 кг с аккумулятором и рассчитан именно на работу специалиста непосредственно во время обследования объекта.

Это довольно большая штука. Но таскать с собой отдельный анализатор, компьютер и набор антенн еще веселее.

Где используется OSCOR Green

OSCOR Green применяется при комплексных проверках:

• переговорных комнат;
• кабинетов руководителей;
• офисов;
• квартир и частных домов;
• автомобилей;
• помещений с повышенными требованиями к конфиденциальности;
• объектов, где требуется расширенный анализ радиочастотной обстановки.

При этом обследование не строится вокруг одного прибора.

OSCOR Green дополняет Signal Hound + RadioInspector, нелинейные локаторы, анализаторы сетевой активности, индикаторы поля, тепловизионное оборудование и другие средства поиска.

Потому что универсального прибора, который одной кнопкой гарантированно найдет любую прослушку, пока никто не придумал.
